Das Gerät sollte möglichst günstig sein, um später durch Zukauf eines zweiten ein Binokular bauen zu können.

Das Gerät sollte auch fotografisch leicht einzusetzen sein.

Die Obstruktionsdiskussion ist sachlich gerechtfertigt, steht aber bei mir im Hintergrund.

Das Gerät sollte reisefreundlich sein.

Wenn das Gerät nicht mehr gefällt oder der Sinn nach Mehr steht, dann sollte es keine Investitionsruine sein, sondern sich leicht verkaufen lassen.

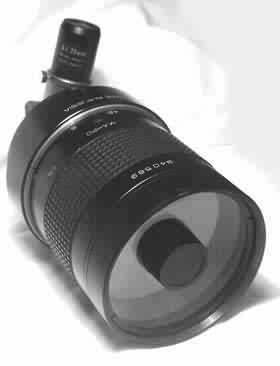

Nach alledem kam ich zu dem Ergebnis, daß die beiden russischen Kamera-Objektive

• MC MTO-11CA mit 10/1000
• MC Rubinar mit 10/1000

diese Anforderungen ideal erfüllen. Entschieden habe ich mich für das Rubinar, weil es laut Datenblatt die etwa 35% höhere Auflösung hat.

Eine gute Bezugsquelle ist apm-telescopes. Sie finden es in der Rubrik "products" unter "BW-optics", dort unter "maksutovs" oder unter diesem Direktlink. Das meine habe ich bei ebay ersteigert. Mehr dazu auf meiner Site unter "Lifestyle".

Buchempfehlung: "Construction Of A Maksutov Telescope" by Warren I. Fillmore, 1961, Sky Publishing Corporation.

Es gibt über das Rubinar nicht allzu viel im Web. Was ich so fand:

Ein Rubinar-Fan, Alfred Zucht.

Eines vorweg: Das Beseitigen des "unendlich"-Anschlages als alleinige Maßnahme - wie beim MC MTO-11CA - nützt beim Rubinar nichts. Es kann auch in diesem Falle kein Zenit-Spiegel benutzt werden. Es muß mehr getan werden.

Der Spiegel wird von hinten mit einer Fassungsschraube gegen die oben erwähnte Kante gedrückt, und hält so den Spiegel bombensicher. Der ausgeübte Druck ist nicht unerheblich, wie man spätestens beim Ausdrehen des Ringes bemerken wird.

Um Wärmedausdehung des Glases zu ermöglichen hat man zu einer sehr schönen konstruktiven Lösung gegriffen. Der Haltering ist mehrfach axial durchbohrt. Bei der Werks-Montage wird nun im ersten Schritt der Ring nicht fest angezogen, sondern so um ein Zehntel Luft zum Spiegel gelassen. Durch die Löcher wird nun etwas weißer Silikonkleber gedrückt, der etwas in den Zehntel-Luftspalt eindringt. Die weißen Klebepunkte sind auf der nebenstehenden Abbildung gut zu sehen. Das Rubinar steht dabei auf dem Kopf und wurde hinten geöffnet.

Material und Werkzeug:

• beliebige Selbstklebefolie, 5cm x 5cm, zur dauerhaften Abdeckung des Loches
• nicht selbstklebendes schwarzes Velourspapier oder Filz, 12cm x 12cm
• Klarsichtfolie für Overhead-Präsentationen
• Kreisschneider, alternativ normaler Zirkel, an welchem vorne ein abgebrochener Cuttermesserabschnitt befestigt wird.
• Cuttermesser
• ggf. Rasierklinge aus Kunststoffrasierer.
• Kosmetiktücher oder Küchenrolle (unbalsamiert, unparfümiert)

Zu allererst schneiden Sie eine runde Scheibe selbstklebende Folie mit 5 cm Durchmesser aus und kleben Sie zentrisch auf das Spiegelloch. So verhindert man sicher, daß während der Arbeiten etwas Schmutz oder Staub in das Fernrohr fällt.

Zum Lösen des Ringes benötigen Sie passendes Werkzeug: Schneiden Sie einen

• Blechstreifen von 1mm Dicke und

• den Maßen 20mm x 140mm aus.

An den Aussenkanten muß der Blechstreifen rundgefeilt werden, um ein Beschädigen des Gewindes durch versehentliches Reiben zu vermeiden. Die lange Kante wird nun so scharfkantig zugefeilt, daß der Streifen in die beiden Schlitze des Ringes paßt. Nun wird mit kräftigem Zupacken der Ring gelöst.

Legen Sie nun mehrere Kosmetiktücher übereinander bereit.  Schrauben Sie den Spiegel ganz raus und legen ihn darauf ab.
Verkneifen Sie sich es, den Ring mit Hilfe eines Schraubendrehers auszudrehen. Sie rutschen garantiert aus und beschädigen in das Gewinde. Außerdem drücken Sie dann unsymmetrisch auf den Ring, was eher zu einem zusätzlichen Klemmen als einem leichten Lösen führt.

• Aussendurchmesser von genau 104mm und einen
• Innendurchmesser von genau 100mm hat.

Das wird sicherlich nicht beim ersten Mal funktionieren. Der Ring muß genau in die Fassungskante hineinpassen. Er darf keine Wellen schlagen, also im Zweifel neuen Ring schneiden.

Pfeil 1 zeigt auf die normale umlaufende Fassungskante, auf welcher der Spiegel sonst aufliegt.

Pfeil 2 zeigt einen zur Demonstration nicht ganz eingelegten Ring.

Ich hatte an dieser Stelle früher vorgeschlagen einen Filzring zu nehmen. Der ist zwar gut für eine weiche Lagerung, aber leider auch unpräzise. Im Praxistest hat sich gezeigt, daß dies überhaupt nicht taugt.

Eine andere Variante ist Nichtstun! Schauen Sie einfach nach, ob die umlaufende Kante irgendwelche Erhebungen hat, z.B. durch Kratzer verursacht. Wenn nein, das wird wohl meist der Fall sein, dann ist alles gut und Nichtstun angesagt.

Stellt man das Rohr hin, mit der Fassung nach oben, muß man den Spiegel am Innenloch halten und dann langsam in der Fassung absetzen. Dabei muß man höllisch aufpassen, daß keine Fingerabdrücke auf den Spiegel kommen.

Bei der anderen Spielart hält  man den Spiegel in der hohlen Hand, Spiegelseite nach oben und stülpt das Rohr darüber. Hier muß man darauf achten, daß der Ring nicht aus der Fassung fällt. Mit Spucke anheften, keinen Kleber nehmen, dieser trägt auf. Danach den Tubus wieder vor sich hinstellen.

• Aussendurchmesser 104mm
• Innendurchmesser 85mm.

Legen Sie den Filzring mit der Filzseite auf den Spiegel. Ölen Sie den Klemmring aussen mit etwas Nähmaschinenöl ein und drehen den Ring soweit ein, daß der Filz zentrisch sitzt und sich gerade nicht mehr bewegen läßt. Die Filzoberfläche übt einen moderaten Flächendruck auf den Spiegel aus, Spannungen sollten so nicht mehr vorhanden sein.

Die erste Abbildung zeigt nochmal die Reihenfolge und Lage der Ringe.

Die zweite Abbildung zeigt den zusammengebauten Zustand. Man erkennt den knapp unter dem Gewindering hervorschauenden Filzring.

Alternativ versuchen Sie mit einem Cuttermesser zwischen Ring und Spiegel zu kommen. Das Cuttermesser ist natürlich wegen des Griffes besser zu führen. Fahren Sie das Messer ganz aus, damit es sich durchbiegen kann.

Wenn Sie nicht ohne Zwang dazwischen kommen, versuchen Sie es nicht mit Gewalt. Sie üben durch das Dazwischenquetschen der Rasierklinge einen erheblichen Druck auf den Spiegel aus. Der wird zwar nicht zerbrechen, aber so hart auf die Fassungkante gedrückt, daß die Quarzschutzschicht der Verspiegelung dort vermutlich Schaden nimmt.

Entfernen des Klebers aus den Löchern von oben her nützt überhaupt nichts, da der Kleber unter den Ring gelaufen ist.

Nachdem alle Klebestellen durchtrennt sind, wird der Ring mit Hilfe des Blechstreifens ausgedreht. Jetzt steht Säubern des Glases und des Ringes von Kleberesten an. Es wird wie unter Variante 1 verfahren, lediglich auf eine Zwischenlage (Filzring) auf der umlaufenden Fassungskante wird verzichtet.

Schneiden Sie mit dem Kreisschneider einen Filzring aus,

• Aussendurchmesser 104mm,
• Innendurchmesser 85mm.

Legen Sie den Filzring mit der Filzseite auf den Spiegel. Ölen Sie den Klemmring aussen mit etwas Nähmaschinenöl ein und drehen den Ring soweit ein, daß der Filz zentrisch sitzt und sich gerade nicht mehr bewegen läßt. Die Filzoberfläche übt einen moderaten Flächendruck auf den Spiegel aus, Spannungen sollten so nicht mehr vorhanden sein.

weitere Maßnahmenbeschreibungen folgen in Kürze, so z.B. Verstellung der Unendlich-Einstellung, Öffnen des Tubus und Wiederverschließen, usw.

Da das Rubinar konzeptionell ein Fotoobjektiv ist, wird das Blendensystem seitens des Herstellers konservativ ausgelegt und es werden Vignettierungen in Kauf genommen. Die Kontrastleistung sinkt zum Bildrand deutlich ab.

Der okularseitige Blendentubus ist am hinteren Deckel festgeschraubt. Dies erlaubt grundsätzlich einen Blendenwechsel. Diese Blende ist aus einem Stück Alu gedreht und geschwärzt. Innerhalb des Blendentubus sind Blenden ausgedreht. Diese Blenden sind nicht scharfkantig. Das hat zur Folge, daß im hellen gegenlicht oder Seitenlicht diese Blenden schön hell glänzen. Das setzt das Kontrastübertragungsvermögen deutlich herab.

Die Abstandsangaben beziehen sich auf die Lage der Bildebene ca. zur Spiegelrückseite.

Die kleinste Brennweite dürfte so etwa bei 800mm liegen, die größte etwa bei 1600mm. Das muß aber noch genauer untersucht werden.

Von besonderem Interesse ist die kürzeste Brennweite bzw. das System ohne Korrekturlinse. Da die hintere Öffnung des Spiegels mit 37mm recht groß ist, läßt sich das System in dieser Konfiguration in Verrbindung mit 2inch Okularen als relativ weitwinkliger 'Kometensucher' einsetzen. Im Gegensatz zu einem Refraktor mit 800mm Brenweite ist der Maksutov farbfehlerfrei.

Das Rubinar dürfte nach Ausbau der Korrekurlinse das kurzbrennweitigste Masksutov-Cassegrain-System mit akzeptabler Öffnung am Markt sein. Schade, daß es keines mit größerer Öffnung gibt.

.... wenn ich wieder Zeit habe, geht's hier weiter.
