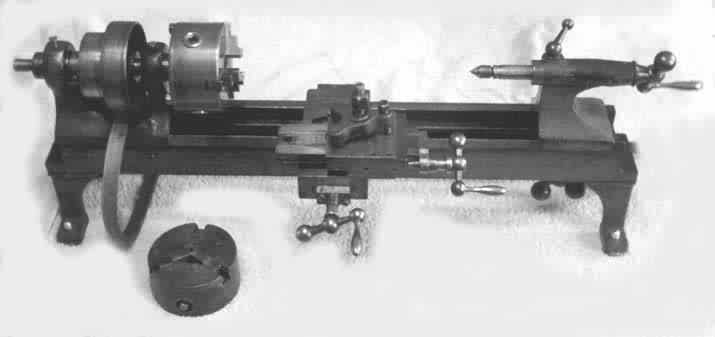

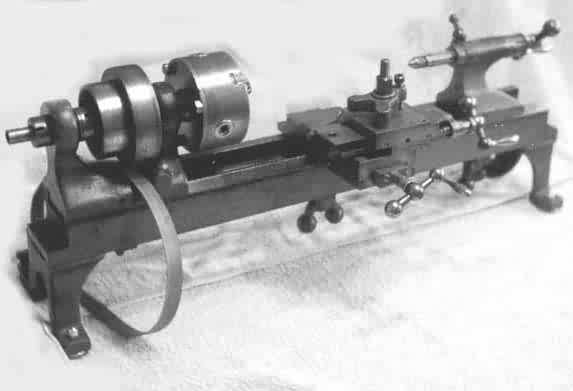

	eigene Drehbank		Ich verkaufe die Drehbank meistbietend. Inwzischen hat sie etwas Flugrost angesetzt, dazu kommt ein ein schöner Anwurfmotor mit angebauter Wippe. Einfach per Mail oder telefonisch melden. Die Drehbank ist ein sehr altes Modell unbekannter Herkunft, wegen der Schrauben und Vorschübe in Inch (Zoll) vermutlich aus dem englischsprachigen Ausland.

	Fotos

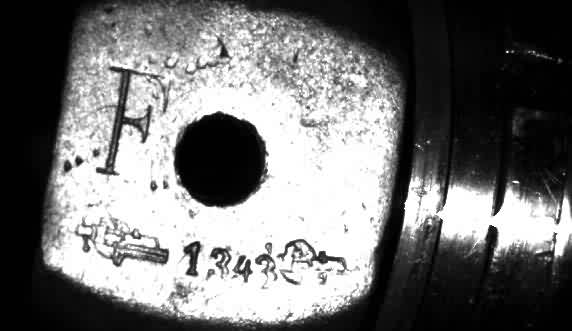

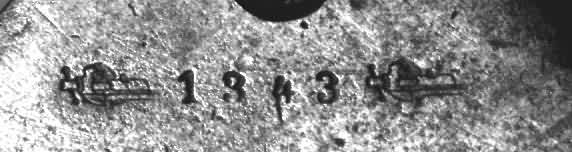

	Fragen zur Herkunft und zur Technik		Leider ist mir die Herkunft der Maschine völlig unbekannt. Ich freue mich über jede Information zu dieser Maschine. Es haben sich schon viele gemeldet mit Hinweisen. Leider noch kein Treffer dabei. Trotzdem herzlichen Dank. Das auffälligste Merkmal ist der Buchstabe "F", der als Hersteller-Logo an vier Stellen eingeprägt ist. Dazu an einigen Stellen ein Schraubstocksymbol. Aus einer ebay-Versteigerung konnte ich zufällig eine praktisch baugleiche Maschine sehen. Laut Anbieter von der Fa. FSB- PRÄZISIONSMASCHINENBAU. Dem muß ich noch nachgehen.





	Merkmale		Alle Vorschubspindeln haben Inch-Gewinde. Spitzenhöhe über Bett: 85mm Spitzenhöhe über Support: 50mm Spitzenweite: ca 400mm Spindeldurchlass: ca 11,5mm Futterdurchmesser: 110mm Spindel in Gleitlagern Gewicht: 34kg Der Reitstockkonus liegt zwischen MK0 und MK1. Er ist leider etwas vergammelt und für mich nicht auszumessen. Es muss eine sehr alte (Firmen-)Norm sein. Wer weiß näheres? Wer kennt alte englische / amerikanische Normen?


	Nachrüstungen		Die Drehbank wird sukzessive nachrüstet. Zunächst ist ein größeres Futter an der Reihe

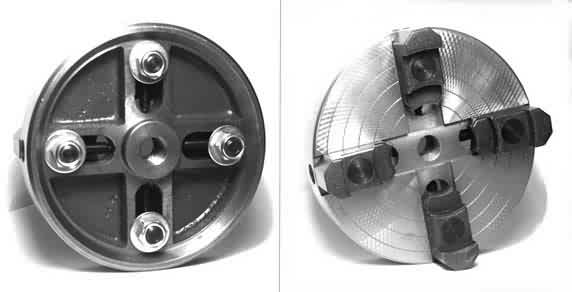

	150mm Vierbacken-Drehfutter		Dieses Vierbackenfutter wurde bei der Fa. Deuss gekauft. Der Vorteil des Futters ist das geringe Gewicht. Der Aussendurchmesser beträgt 150mm und wird auch nicht durch die Backen überschritten. Dadurch ist das Futter auf allen kleineren Feinmechanikerbänken montierbar. Das Futter ist mit ca. 95,-€ auch noch recht günstig. Maximal kann das Futter 128mm Rundteile aufnehmen und 125mm Vierkantteile. Die Backen sind nur einzeln spannbar. Die innere Aufnahme ist ein 16mm Gewinde. Für meine Bank wird ein Adapter hergestellt. Die hinteren Muttern müssen zum Spannen nicht zwingend erreichbar sein. Andererseits stehen die Muttern über, so daß nicht einfach auf eine Flanschscheibe montiert werden kann.

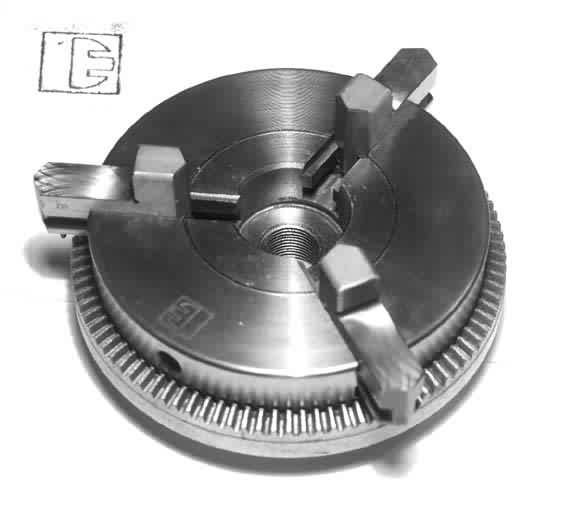

	125mm Dreibacken-Drehfutter		Das folgende Dreibackenfutter konnte ich günstig bei ebay ersteigern. Ich suchte an dieser Stelle nach dem Hersteller, da ich da Symbol nicht kannte, und weil mir der Spannschlüssel fehlte. Karl-Heinz Brielmann stolperte beim Surfen über meine Seite und konnte (Spetember 2003) helfen (Daaaaaanke!): es ist die Firma Elekta-Beckum. Dort findet man die Holzbearbeitungsmaschine HDM 1000, für die es das Futter gibt. Von Elektra-Beckum bekam ich dann den fehlenden Schlüssel kostenlos ersetzt. Perfekter Service, nicht nur wegen dem 'kostenlos'. Das Futter ist für kleine Drehmaschinen hochattraktiv, weil es bezogen auf 125mm Spanndurchmesser sehr leicht ist: nur 3,2kg. Das Futter gibt es auch als Vierbacken-Drehfutter, zentrisch spannend. Der Listenpreis ist mit 375,-€ recht hoch. Eigentlich schade, die beiden Futter könnten der Renner für Präzisions- Tischdrehmaschinen sein. Hier die Bestellnummern (Wer hat Lust auf Sammelbestellung um den Preis zu drücken?) Dreibacken-Drehfutter 125mm Best.nr. 0912003620 Vierbacken-Drehfutter, zent., 125mm Best.nr. 0912003639

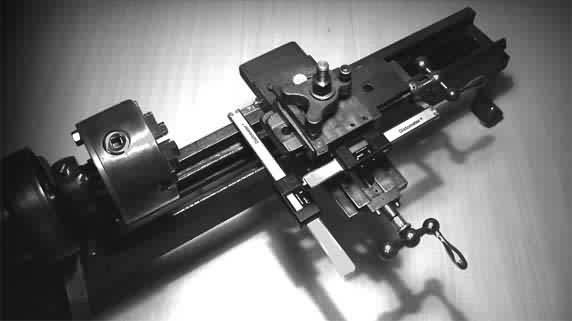

	Digitale Meßschieber		Die beiden Vorschübe erhalten zwei digitale Meßschieber. Die beiden Meßscheiber stammen als Sonderangebot von der Fa. Klein, sind 150mm lang, haben eine Nullung, und sind inch /mm umschaltbar. Das hintere Ende ist mit einem simplen Winkel starr befestigt. Die Anzeigeeinheit ist mit dünnem (daher flexiblen) Flachmessing (0,1mm dick) am verschiebbaren Teil befestigt. Die flexible Befestigung erlaubt gewissen Toleranzausgleich. Ideal wäre eine Kugelkopfbefestigung beider Enden. Solche Kugelköpfe gibts im Modellbau für Servoanlenkungen. In einer ruhigen Minute werde ich mal umrüsten. Vorerst geht's so. Beide Einheiten wurde gekürzt, da 150 mm Länge zu Behinderungen in beiden Vorschubachsen geführt hätte. Ich habe mit einem Trennschleifer gekürzt. Das geht recht einfach, man muß nur ganz langsam trennen, da durch Hitze der Kunststoff schmilzt. Ist mir auf einer Seite passiert.





	Mini-Lathe		Unter dem Begriff "Mini-Lathe" wird in den USA und Grossbritannien eine Kleindrehbank verkauft. Rund um diese Kleindrehbank hat sich im Internet eine Fan-Gemeinde gebildet. Es werden jede Menge Verbesserungsvorschläge gemacht. Mehr bei meinen Links.

	Das Original		... kommt aus China von der Handelsgesellschaft Qujing bzw. vom Hersteller Sieg (danke Oliver für den Tip).

	Anbieter in Deutschland		beim Vergleichen auf Lieferumfang (z.B. Lünetten), Spitzenweite, Zahl der Wechselräder, und Versandkosten achten: Nicht vergessen ein Bohrfutter für den Reitstock, ohne das geht es wirklich nicht. Westfalia Werkzeugcompany GmbH, Versandhandel. Modell C2 mit 300mm Spitzenweite. suchen unter Bestellnummer 924906. Artec,Versandhandel. Modell C2 mit 300mm Spitzenweite RC-Machines, Versandhandel. Modell 6120 mit 300mm Spitzenweite Rotwerk, kein Versandhandel, z.Zt. im Baumarkt 'HORNBACH' angeboten TECMA-LINE, Versandhandel, suchen nach "RC 6120" dhCenter, Versandhandel, zum Werkzeugshop gehen, dort Umrüstung der Rotwerk EDM300 auf CNC, auch Handbuch als pdf-Datei! Werkzeugmaschinenversand, Versandhandel, bei Tischdrehmaschinen Fisch Precision Tools, Zubehör (USA), dort gibt's Leichtbau-Drehfutter 150mm, ideal für die Mini-lathe. Leider nicht ganz einfach zu beschaffen. Ein Versandhändler in den USA bietet das Futter für unglaubliche 79$ an. Es kam dann, wie es kommen mußte, ich habe mir eine Mini-Lathe gekauft. Ich habe mich für Artec als Lieferanten entschieden, weil das gute Stück sofort lieferbar war, alle zusätzlichen 10 Wechselräder dabei sind (also auch für Zollgewinde geeignet), eine Vierbacken-Planscheibe auch günstig in den Paketpreis reinkam (Lünetten und Bohrfutter brauche ich nicht) und so das Preis-Leistungverhältnis einfach überzeugend gut war. Im übrigen gibt es auch einen Ersatzteilservice, der Riemen reißt bestimmt irgendwann mal. Also demnächst hier mehr über diese Maschine.

	Links		H. Schmidt, bei link Mechanik weiterschauen. Übersichtliche Darstellung von Verbesserungen der Maschine. Chris Heapy, 'model engineer', jede Menge Info zur Metallbearbeitung, besonders unter Workshop - Experimental viele technische Maße, z.B. Morsekegel, englische Gewinde. Marv Klotz, jede Menge Software für den 'model engineer'. Frank J. Hoose, die Seite im Web! Voll mit gutsortierten Informationen. LittleMachineShop, hier bekommt man alle Ersatzteile und Aufrüstkits. Sehr informativ für Einsteiger. Varmint Al, bzw. ein Freund Paul Boussieres aus Kanada haben tolle Programme für die Auswahl der Zahnräder zum Gewindeschneiden geschrieben. Allererste Sahne! Owen Häfker hat eine deutsche mini-lathe Homepage gestartet.

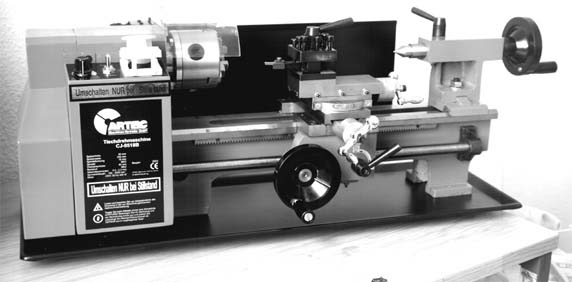

	CJ9518B		Hier ist das gute Stück, bereits in 'Kampfstellung' aufgebaut.




	Mini-Mill		Unter dem Begriff "Mini-Mill" wird in den USA und Grossbritannien ebenso eine kleine Fräsmaschine verkauft. Wie bei der Mini-Lathe hat sich auch hier im Internet eine Fan-Gemeinde gebildet.

	Anbieter in Deutschland		Westfalia Werkzeugcompany GmbH, Versandhandel. Modell CH10M, suchen unter Bestellnummer 830802. Artec, Versandhandel. Modell CH-10M RC-Machines, Versandhandel. Modell 10BF Rotwerk, kein Versandhandel, z.Zt. im Baumarkt 'HORNBACH' angeboten Modell EFM 200 DS TECMA-LINE, Versandhandel, suchen nach "RC 10 BF"
