Gesucht: Zoll-Gewindebohrer 3/16-28 (nach Nähnorm 100 ?)
Inhalt
Anlaß
Bei der Restaurierung meines Fahrrad-Oldtimers (Mars ca. Ende 1920er) bin ich bei den Schutzblechstreben auf ein "sonderbares" Gewinde gestoßen. Die Maße:
- Durchmesser, außen: 4,7-4,8 mm, entspricht 3/16 Zoll
- Steigung: 28 Gang/Zoll
- Gewindeflanken: ca. 60 Grad (oder evtl. sogar größer); andererseits sieht das Gewinde auf dem Bild eher einem Whitworth-Gewinde ähnlich, wegen der gerundeten Gewindespitzen und -täler. Dagegen spricht allerdings, daß der Gewindeflankenwinkel nicht wie beim Whitworth-Gewinde 55 Grad zu sein scheint, sondern sogar größer als 60 Grad.
Bei meinen Recherchen bin ich auf die
Nähnorm 100
(Ng. DIN 5309?)
gestoßen, die einzige bisher, in der ein solches
Gewinde mit 28 Gang/Zoll verzeichnet ist.
Insgesamt müßte es sich also um ein Gewinde 3/16-28 nach Nähnorm 100 handeln.
Alternativ könnte es noch sein
- nach der Gewindeform der runden Gewindeköpfe und -täler zu urteilen: Fahrradgewinde mit ungewöhnlicher Steigung 28 Gang/Zoll, oder
- Eisengewindeschraube No. 10 (mit normal 24), hier jedoch mit nicht zu preferierenden 28 Gang/Zoll

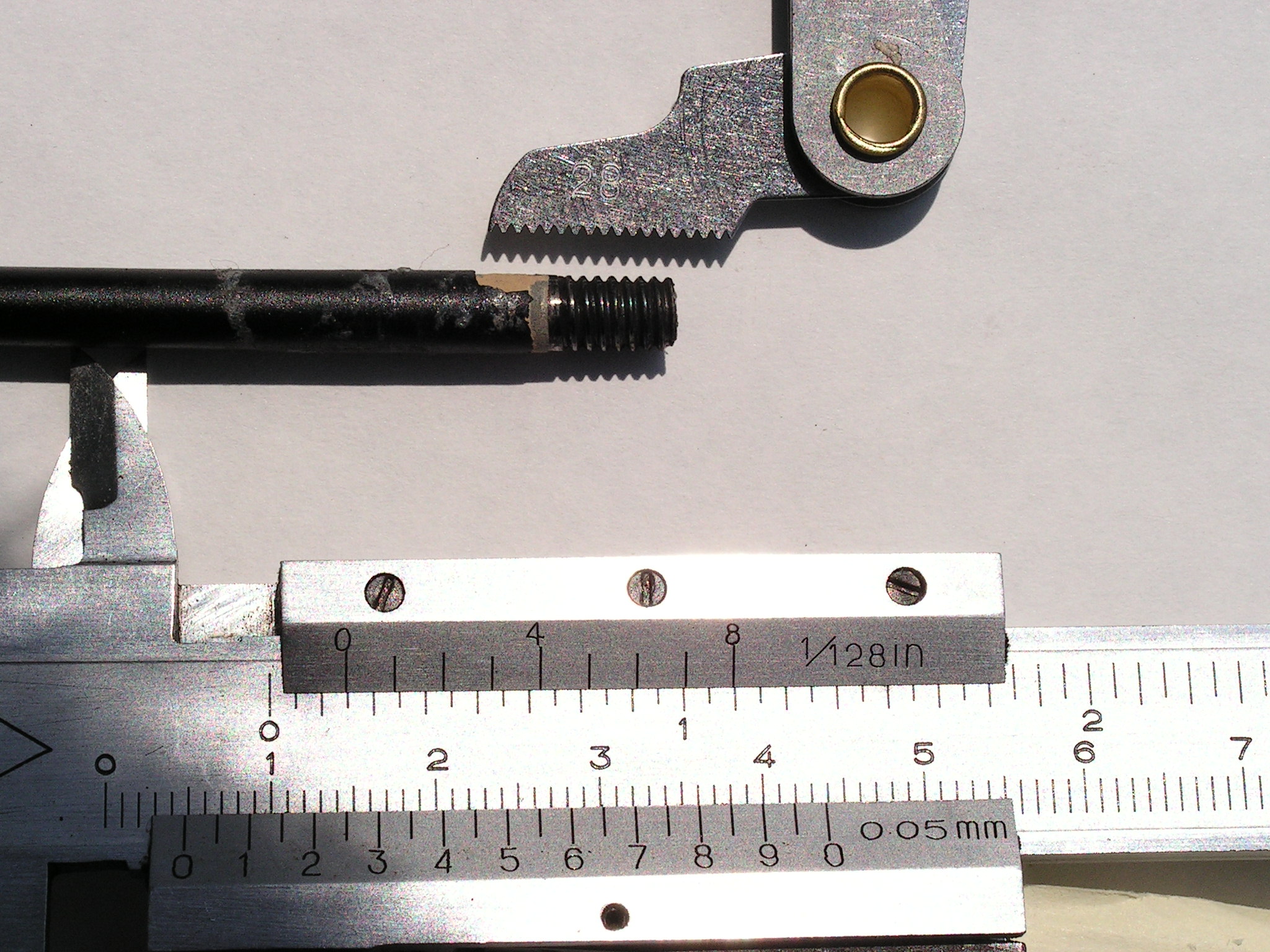

Ein Bild gibt es zu sehen als images/Gewinde_3_16-28_Lehre_Nonius.jpeg.
Fragen und Gesuche
Ich suche eine Möglichkeit, einen solchen Gewinde-Bohrer für 3/16-28 (nach "Nähnorm 100"?) zu erstehen oder auch nur zu leihen (für 4 Schnitte).
Sachdienliche Hinweise nehme ich gerne per E-Mail an: gewinde31628_c444f9.20.spamvomit@spamgourmet.com. Vielen Dank.
